环氧树脂砂浆（油性）都是有哪些好处？

环氧树脂砂浆（油性）都是有哪些好处？

环氧树脂砂浆是一种无溶剂型，三组份环氧树脂砂浆，具有非常好的粘结强度、抗压强度、抗折强度。包括A（树脂）、B（硬化剂）、C（填料）三组分，该产品采用优质树脂与精制填料，100%固含量，不含溶剂等对人体有害的挥发性物质。常温下将每组材料中所含的三组分完全混合后即可使用，无需另外添加成分。

一、产品用途

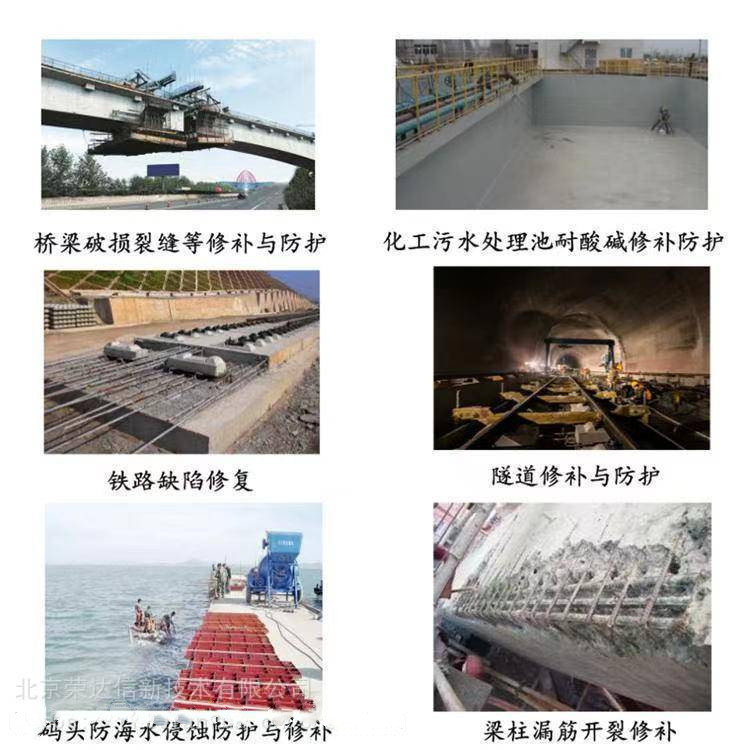

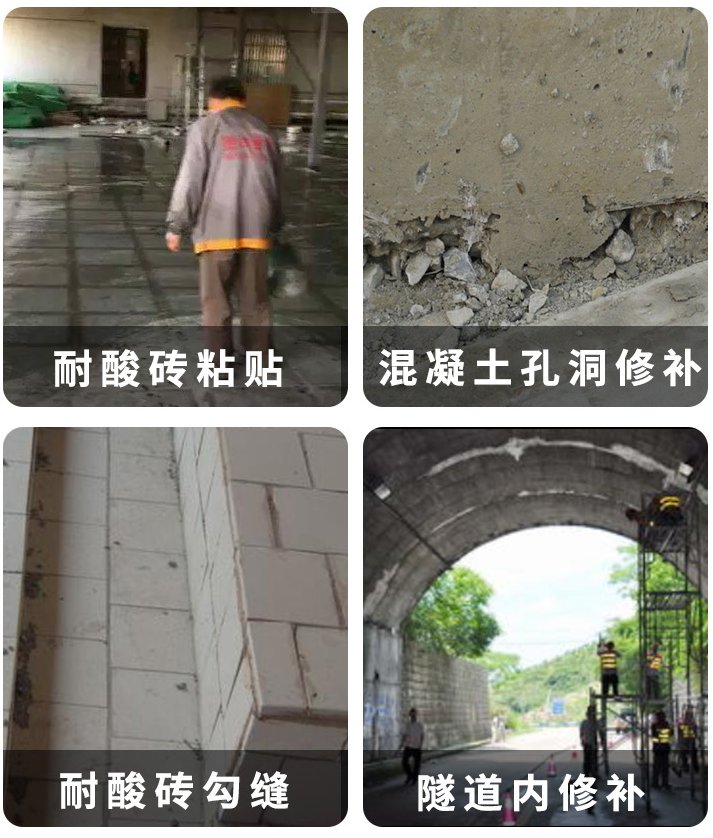

●  工业及民用设施中筋混凝土或已开裂的建筑物表面、面板、承重柱、梁等外抹面修补加固。

●  混凝土蜂窝、孔洞等缺陷的修补。

●  其他已损坏及不能满足设计要求的工业民用建筑的修复。特别适用于桥梁的修复。

●  水库、污水处理厂，耐酸耐碱，阻止氯离子及酸、碱、盐物质渗入混凝土内部，防止钢筋锈蚀；防止混凝土碳化

●  破损混凝土地面的修补。

二、产品特点

● 低温固化

可在5℃的低温下固化，可冬季施工。

● 高强早强

在粘结、抗压等力学性能具备早强高强的特点。

● 无收缩

确保修补层最终成型后与承载面完全接触。

● 耐腐蚀性

同时它还可以承受酸、碱、盐、油脂等化学品长期接触腐蚀。

三、包装

重量比: A：B：C＝4：1：20

    铁 桶           铁桶或塑料桶            纸塑复合袋

四、技术指标

产品物理性能指标范围（A+B）：C≈1：4 （符合ASTM标准）

物理性能	标准	1天	3天	7天
抗压强度	GB/T17671-1999	＞35MPa	＞60MPa	＞70MPa
抗折强度	GB/T17671-1999	＞10MPa	＞18MPa	＞25MPa
粘接强度	JC/T907-2002	＞2.0MPa	＞3.0MPa	＞4.0MPa

耐腐蚀性能指标：

项目	规定值	实测值	单项判定
耐盐酸性(20%)，h	168h,试样无变化	168h,试样无旗袍、无变色、溶液无变色	合格
耐氢氧化钠(20%),h	168h,试样无变化	168h,试样无旗袍、无变色、溶液无变色	合格
耐氯化钠(20%),h	168h,试样无变化	168h,试样无旗袍、无变色、溶液无变色	合格

备注：

1、预热、成型及养护在20±2℃、相对湿度50±5%实验条件下进行，其它条件按照相应标准

   执行；

2、粘接强度用的混凝土等级为C50；

3、zui终数据在20±2℃成型及养护7天后，再在60℃下加速养护6小时后测得。

五、施工工艺

1、准备

接触环氧砂浆的混凝土表面，须凿除其表层浮浆并露出坚实基层，保证修补面清洁、干燥、无油脂；需粘和的金属表面应无锈蚀（达到SSPC-SP6的光洁度要求）。

2、施工温度

环境温度包括地表及空气温度。为获得zui佳的工作状态，施工前zui好将材料在10-25℃环境下放置24小时；施工时及随后24小时内环境温度控制5-30℃，20℃-25℃zui为适宜施工。冬季气温较低时，应采取升温、保温措施，保证施工环境温度大于5℃。施工基层应保持干燥，不能在潮湿界面使用本产品。

3、混合

1）用手提式搅拌器（200-250rpm）充份混合A（树脂）、B（硬化剂）约1分钟;

2）在低速大功率搅拌机（15-20rpm）中加入C(填料)使与之A、B混合物混合，充分搅拌至骨料全部浸润即完成，约需3分钟；

3）将按配合比配制好的砂浆压抹与基层之上，立面和顶板部位一次施工厚度不宜超过15mm，以10mm为宜，分层施工间隔时间可根据现场情况调整。因温度等原因影响克根据实际情况适当增减C组分的用量（可调至重量比： A：B：C＝4：1：18~25）。以搅拌后的砂浆均匀、能顺利抹面为准。

4）养护：自然干燥养护即可。

4、施工安全

本品树脂部分为低毒性配方，但仍有轻微刺激性，使用时应避免吸入大量蒸汽或与皮肤长期接触；使用时注意佩带必要防护用品并保持环境通风，接触皮肤后应及时洗净，如溅入眼内，应立即用大量清水冲洗。

六、保质期

1.用量：2吨/m³（使用量）

2.包装：50Kg/袋粉料，20Kg/桶树脂和固化剂，一吨货粉料800公斤，固化剂40公斤，树脂160公斤

2.原装密封，储存于5℃~30℃下，可保存6个月。
