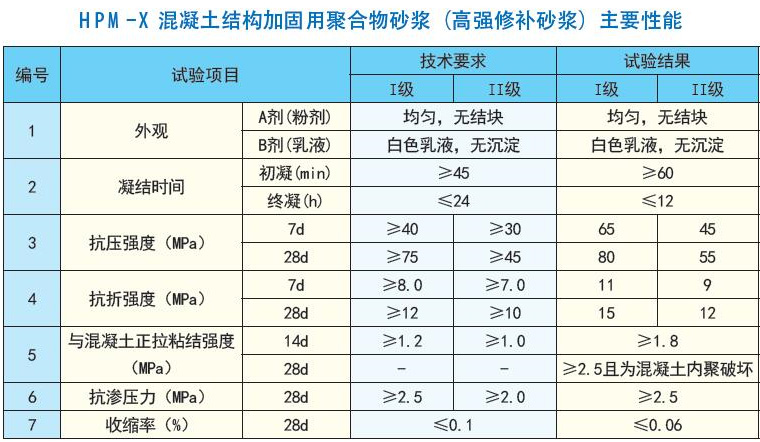

1.超高强度、超强粘结；
2.无收缩、抗开裂；
3.高耐久，抗渗防水、阻锈防腐、抗碳化；
4.抹面施工性好，不流坠，无需支模；
5.高强、耐冲磨；
6.使用方便，两组分按推荐的配合比例直接混合即可。
高强（预应力）混凝土表面缺陷、蜂窝等抹面修补；混凝土表面浅层（如火灾）抹面修补；混凝土侵蚀剥落、露筋修补；混凝土防碳化、防腐修补； (预应力)钢丝绳网片加固施工；高强、耐冲磨聚合物砂浆；潮湿或高温环境中锚固钢筋或螺栓。
1、高强砂浆，用于普通强度混凝土修补时，其强度有较大富余；用于高强混凝土修补时，应确保A、B两组分计量准确。含有化学外加剂，其溶解及发挥作用需一定时间，其性状会随搅拌时间及搅拌方式发生变化。
2、必须采用机械搅拌，根据搅拌量大小，可用自制胶料搅拌器或砂浆搅拌机进行机械搅拌。由于加有聚合物乳液，一般刚搅拌好的砂浆含气量较大，最好静置约5分钟左右待其性状稳定后再进行施工。
3、为保证与基材良好粘结，应保证基材表面清洁并尽可能处于饱和面干含水状态（完全吸水饱和但表面无明水）。
4、高强砂浆应注意加强早期养护。砂浆终凝后即可浇水或覆盖养护，潮湿养护时间一般不少于7天。
5、视施工气温不同，搅拌好的砂浆一般应在1小时内用完，已初凝的砂浆不得再加水搅拌使用。本产品不得与其它水泥、外加剂等材料混用。
6、砂浆施工的环境温度宜为5-40℃，当施工环境温度低于5℃时，应采取保温措施。
7、其它未尽事宜，可参照国家有关技术规范或从固特邦公司获得技术支持。
A剂（固体粉末）塑料内衬编织袋包装，每袋净重40kg；B剂（液体乳液）采用20L塑料桶包装。
本品应贮存在干燥、清洁的库房内，注意防潮。不得露天堆放，更不得雨淋或损坏包装。自生产之日起，包装完好时有效贮存期为6个月。超期或结块需经试验后方可使用。
